皮帶輸送機主要點檢部位有哪些？點檢標準是什么？皮帶輸送機，也就是皮帶機，主要用于對貨物以及物料進行裝卸、傳送和運輸，主要用于礦產開采、港口碼頭中。隨著技術的發展，皮帶輸送機在其它領域也發揮著重要的作用。

點檢對于提高和維持皮帶輸送機的設備性能的重要途徑，可以通過點檢準確的掌握設備的狀況，預防事故發生，減少停機時間，保證正常生產。本文分享皮帶輸送機的點檢部位及其點檢標準。

主要點檢部位

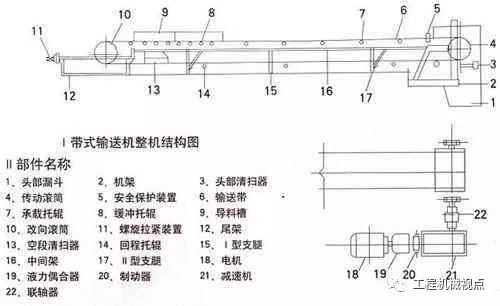

皮帶輸送機的主要點檢部位有液力耦合器、聯軸器、減速機、滾筒、皮帶、機架、托輥、拉緊裝置、皮帶逆止器、和溜槽等。

點檢標準

液力耦合器

1、護罩

外表干凈衛生無積塵、油污、煤泥等。

外觀良好無變形、破損、開焊、銹蝕、漆皮掉落等現象。

固定支架無缺陷、開焊、螺栓固定牢固可靠。螺栓為M10*30mm，扭矩為72Nm。

2、聲音

無異常噪音。

3、殼體

外表干凈衛生無積塵、油污、劃傷等現象。

油位占總體積75%，上加油孔傾斜25度與油面平。

易熔塞完好無損、無滲油現象。達到100℃壓力大于1.4±0.2Mpa時，則防爆塞的薄金屬片破壞而泄壓，運行停止。

液力耦合器對輪間隙，軸向2-4mm，徑向0.5mm。

油質符合32#汽輪機油，無變色，渾濁，乳化等變質現象。

聯軸器

1、聲音

運行中響聲輕松、均勻、無干磨、撞擊聲響。

2、護罩

外表干凈衛生無積塵、油污、煤泥等。

外觀良好無變形、破損、開焊、銹蝕、漆皮掉落等現象。

固定支架無缺陷、開焊、螺栓固定牢固可靠。螺栓為M10*30mm，扭矩為72Nm。

3、聯軸器

長爪完好、無響聲、磨痕、與軸固定良好。

梅花墊完好，無明顯老化、龜裂、破損、磨損現象。

運行中無異常氣味和沖撞擊異常響聲。

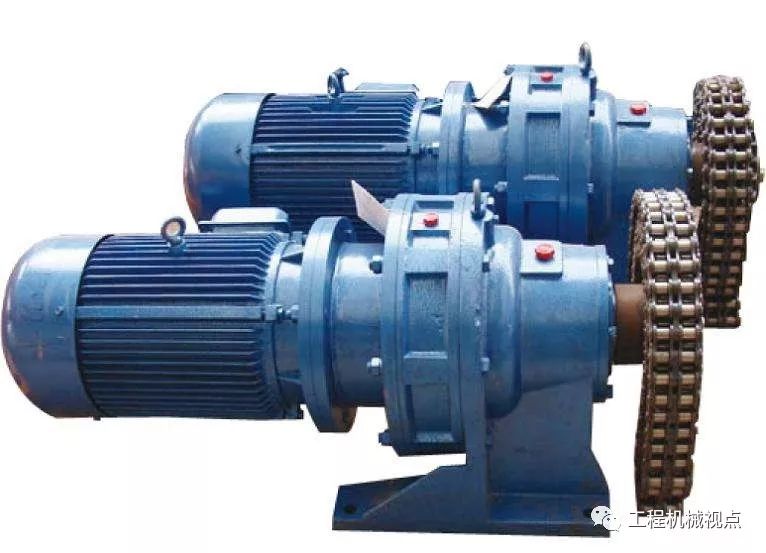

減速機

1、外殼

外表衛生干凈無積塵、油污、漆皮掉落、銹蝕等現象。

外表無裂紋，無滲油現象。

固定螺栓齊全，固定牢固可靠；固定螺栓M12*60mm，扭矩為84Nm。

箱體與機座連接處徑向、軸向測振點測振，振幅不超過0.1mm。

箱體輸入軸測振點做徑向、軸向、垂直測振，振幅不超過0.1mm。

各端蓋、孔、油徑密封部位無滲油、漏油現象。

設備銘牌完好，無破損、變形現象；且干凈、清楚、清晰。

呼吸孔無堵塞現象。

油位顯示在油鏡上下刻度之間。

2、軸承

設備運轉時無雜音，且聲音輕松均勻。

各軸承部位分上、下、左、右測量溫度一樣，且不超過65℃。

運行過程中，發現溫度超過正常溫度且又不斷上升時應及時通知鉗工檢查。（正常溫度為45℃）

3、齒輪油

齒輪油規格符合要求。

油脂應無變色、渾濁、進水乳化、流動正常等現象。

油溫應不超過65℃。

4、安裝底座

底座無開焊、變形、漆皮脫落、銹蝕等現象。

減速機固定連接處徑向、軸向測振點測振，振幅不超過0.1mm。

減速機固定連接處應無縫隙。

固定螺栓齊全，固定牢固可靠；固定螺栓M20*90，扭矩為410Nm。

滾筒

1、外觀

金屬表皮平整光滑、無凸凹、變形、嚴重磨損、蝕洞現象。

滾筒橡膠表面完好，花紋清晰，無脫層、破損現象。

軸與滾筒聯結盤、鍵條穩定，無松動痕跡，鎖絲緊固。

2、軸承座

設備運轉時無雜音，且聲音輕松均勻。

軸承分上、下、左、右測量溫度一樣，且不超過65℃。

運行過程中，發現溫度超過正常溫度且又不斷上升時應及時通知鉗工檢查。（正常溫度為45℃）

3、軸承座外觀

外表衛生干凈無積料、油污、灰塵等。

與機架聯結螺栓緊固、無松動、裂紋等現象。

設備運行無擺動、振動現象，徑向軸向振幅不超過0.1mm。

皮帶

皮帶接口平直、牢靠、無起翹、脫皮、開裂等現象。

表皮完好、無破損、斷裂、脫層等現象。

邊緣平齊完好，無刮傷、毛邊、斷裂或其它的損傷。

運行中松緊適度，運行平穩、不打滑、不跑偏、配重上下移動靈活、無異常的橡膠氣味。

機架

外表衛生干凈整潔、無積塵、油污、煤泥等。

外觀良好無變形、破損、開焊、銹蝕、漆皮掉落等現象。

兩側平定、平行、平行高度一致、偏差0.5-1mm。

與滾筒軸承座、托輥架聯結螺絲緊固。

運行中無異常振動或其他異常聲響。

托輥

1、外觀

包括槽形、過渡、平行、緩沖、調心等各種托輥，表面平整、光滑、無蝕洞、破損現象。

緩沖托輥橡膠圈完好，無缺損及重度磨損現象。

安裝穩妥、無缺損、掉落現象。

支架完好、無變形、扭曲、折斷等現象。

調偏支架、調整靈活、可靠。

各種托輥架無刮傷皮帶現象。

3、聲音

設備運行中軸承響聲輕松均勻、無干磨、刮擦、沖撞強擊音響。

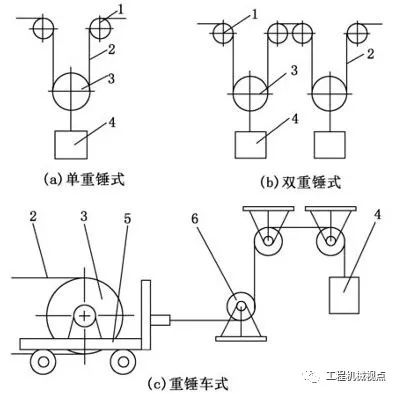

拉緊裝置

1、外觀

外表衛生干凈、無積塵、油污、煤泥等。

支架、護欄、踏網完好、無變形、開焊、漆皮脫落現象。

重錘滑軌完好、垂直平行、固定良好、無變形、彎曲、裂紋、損壞現象。

重錘在滑行道軌內行動自如、靈活、無長滯現象。

重錘位置在滑道中部、不得距上距下過速。

重錘的重量應符合皮帶張緊要求。

1、護罩

防護鋼絲繩齊全完好、長度一致、繩卡齊全、緊固。

外表上衛生干凈、無積塵等雜物。

支架蓋板完好、無變形、開焊、漆皮脫落等現象。

聯接螺栓緊固、螺絲M12*30mm，扭矩為84Nm。

運行中無抖動，異?，F(xiàn)象。

皮帶逆止器

行程在300-500mm之間。

皮帶無破損、撕裂現象。

行走支架無開焊、變形現象。

溜槽

槽內無積料、無破損、脫料現象。

表面干凈，漆皮良好。

下料通暢，無漏料現象。

在皮帶機的日常點檢中要注意以上部位的檢查，發現異常及時處理，保證設備的正常運行。
