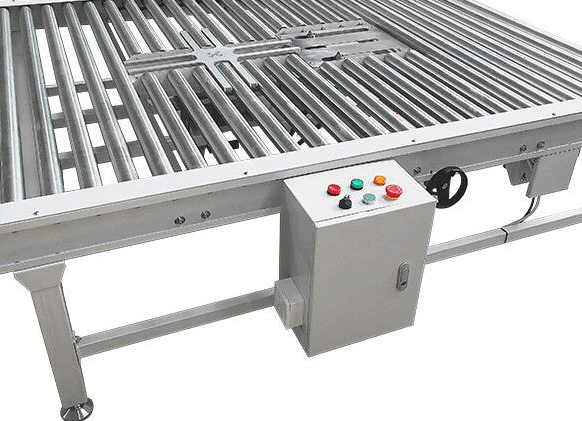

該無動力滾筒線，配合頂升移栽機，實現90度，180度，270度轉向移動。滾筒直徑60X3.0，負荷500KG左右。
| 產品參數 | |
| 臺高 | 600mm |
| 功率 | 400W |
| 機械尺寸 | 可定制 |
| 毛重 | 400KG |
| 適用領域 | 工業、物流運輸 |
頂升轉向輸送機結構說明
1、包括支撐架、滾筒輸送機構和頂升轉向機構；
2、支撐架上端設有滾筒輸送機構，下方支撐架內設有頂升轉向機構；
3、結構包括托箱架、旋轉氣缸、安裝板和若干頂升氣缸；
4、安裝板下方中間位置垂直均布有若干頂升氣缸；
5、托箱架卡在滾筒輸送機構頂部的間隙中，托箱架下端通過轉動軸組件連接所述旋轉氣缸，旋轉氣缸水平設置且其一端固定在安裝板上；
6、頂升氣缸一端固定連接所述安裝板，另一端固定在支撐架上。本實用新型所述的一種頂升轉向輸送機，采用氣缸驅動頂升轉向機構相對于電機驅動，結構更簡單，易維護，工作效率高，從而節省使用成本。
